브라우저 렌더링

본 내용은 10분 테코톡 체프님의 강의를 토대로 작성하였습니다.

1. 웹 브라우저의 구조

User Interface

• 주소 표시줄, 이전 / 다음 / 새로고침 버튼 등
• 웹페이지를 제외하고 사용자와 상호작용 하는 사용자 인터페이스

Rendering Engine

• HTML과 CSS를 파싱하여 요청한 웹 페이지를 표시하는 렌더링 엔진

Browser Engine

• 유저 인터페이스와 렌더링 엔진을 연결하는 브라우저 엔진

Networking

• 각종 네트워크 요청을 수행하는 네트워킹 파트

UI Backend

• 체크박스나 버튼과 같은 기본적인 위젯을 그려주는 UI 백엔드 파트

Data Persistence

• localSotrage나 Cookie와 같이 보조 기억장치에 데이터를 저장하는 파트

JavaScript Interpreter

• 자바스크립트 코드를 실행하는 인터프리터
• 크롬: v8엔진

2. Rendering Engine

• 웹 브라우저마다 렌저링 엔진이 다름
• Safari - Webkit, Firefox - Gecko, Chrome - Blink

렌더링 엔진의 목표

• HTML, CSS , JS, 이미지 등 웹 페이지에 포함된 모든 요소들을 화면에 보여준다.
• 업데이트가 필요할 때 효율적으로 렌더링을 할 수 있도록 자료 구조를 생성한다.

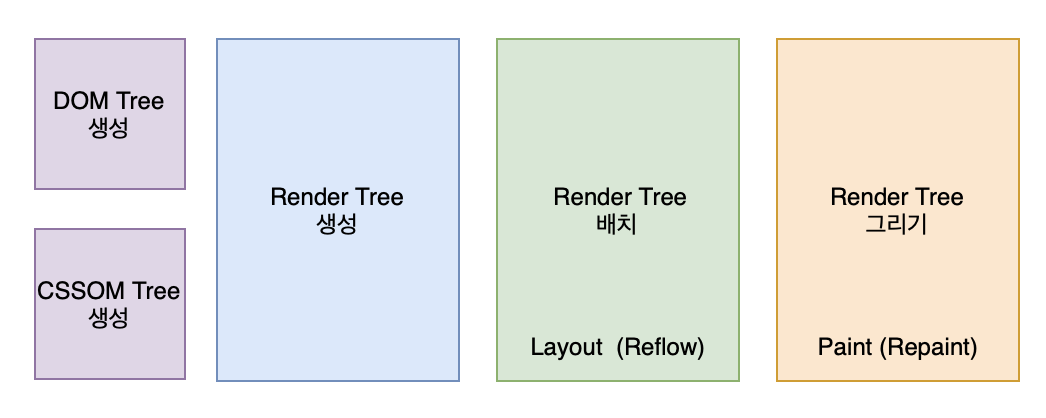

Critical Rendering Path

1-1. DOM Tree생성

• 브라우저에서 사용자가 요청한 HTML 파일을 불러오고 파싱한다.
• 어휘 분석을 통해서 HTML5 표준에 지정된 고유한 토큰으로 변환
• 브라우저의 렉싱 과정을 통해서 토큰이 해당 속성과 규칙을 정의하는 노드 객체로 변환
• 각 노드가 서로 연관성을 가질 수 있도록 트리 생성 -> DOM Tree
• 파싱하는 과정에서, JavaScript나 CSS같이 추가로 필요한 파일들을 불러오도록 요청

1-2. CSSOM Tree 생성

• DOM이 어떻게 화면에 표시될 지 알려주는 역할
• 트리구조

2. Render Tree 생성

• DOM 트리와 CSSOM 트리를 합쳐서 Render Tree 생성
• 화면에 표시되어야 할 모든 노드의 컨텐츠, 스타일 정보를 포함하고 있는 트리
• document 객체부터 각 노드를 순회하면서 각각에 맞는 CSSOM을 찾아 규칙을 적용
• 렌더와 관련된 요소들을 렌더 트리에 포함
  • meta 태그, display: none 속성을 가진 요소들은 포함되지 않음
• 브라우저마다 조금씩 다르게 생성

3. Render Tree 배치

• Layout(Reflow)과정을 거침
  • viewport 내에서 요소들의 정확한 위치와 크기를 계산
• 박스모델에 따라 요소가 화면에서 차지하는 영역, 여백, 스타일 속성이 계산
• CSS에서 %, em같은 상대적 단위를 사용했을 때는 기기의 viewport에 맞추어 픽셀단위로 변환

4. Render Tree 그리기

• 화면에 실제 픽셀로 나타냄

UI가 업데이트되는 3가지 상황

JavaScript -> Style -> Layout -> paint -> Composite

• 브라우저마다 업데이트 방식이 다름
• 개발자 도구를 사용해서 애니메이션의 성능 최적화를 할 수 있음

레이어

• 페인팅할 영역을 나눈 것
• 크롬의 경우 레이아웃 과정 이후에 정해진 기준이나 필요에 의해서 브라우저가 레이어를 생성
• 렌더 트리의 노드 객체들은 생성된 레이어에 포함
• 레이어는 트리형태로 구성
• 렌더링 엔진이 각 레이어를 프린팅 과정에서 각각 그려준 후 하나의 비트맵으로 합성해서 페이지 완성

1. 다시 Layout이 발생하는 경우

• 요소의 크기나 위치가 바뀔 때
• 브라우저 창의 크기가 바뀌었을 때

2. Paint부터 다시 발생되는 경우

• 배경 이미지, 텍스트 색상, 그림자 등 레이아웃의 수치를 변화시키지 않는 스타일이 변경이 일어났을 때 발생
• Layout이 발생하지 않기 때문에 성능상으로 이점을 가짐

3. 레이어의 합성만 다시 발생하는 경우

• 레이어의 합성만 발생하기 때문에 성능상으로 가장 큰 이점을 가짐

Reference

[10분 테코톡] 체프의 브라우저 렌더링
